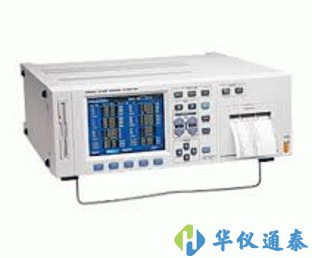

日本HIOKI(日置) 3193-10功率分析儀是一臺綜合評估機器的寬頻功率計,應用于評估新能源、逆變器和馬達的功率分析儀。
關鍵字:3193-10,3193-10功率分析儀,日本HIOKI(日置) 功率分析儀
日本HIOKI(日置) 3193-10功率分析儀是一臺綜合評估機器的寬頻功率計,應用于評估新能源、逆變器和馬達的功率分析儀。
日本HIOKI(日置) 3193-10功率分析儀產品簡介:
?DC,0.5Hz~1MHz的寬頻
?電壓·電流·功率之外,波形峰值/功效等也可以測試
?基本精度±0.2%的高精度、0.1 s的高速模擬應答
?很大6系統的多系統同時測試
?根據用途需要備由3種輸入單元可供選擇
?不能單獨使用3193-10主機。*須購買輸入單元 9600~ 9605
?更換或者擴展單元的工作將在出廠前完成
日本HIOKI(日置) 3193-10功率分析儀測量項目:
?當選用9600,9601,9602時
電壓,電流,電壓/電流峰值,有功/視在/無功功率,相位角,頻率,電流/功率累積,效率,負載率,功率因數
?當選用9603
電壓,扭矩,RPM,頻率,馬達輸出
?當選用9605
諧波,波形,電壓波動/閃變測量功能
日本HIOKI(日置) 3193-10功率分析儀技術參數:
測量線路 | 單相2線,單相3線,三相3線,三相4線 |
測量項目 | (當選用9600,9601,9602時) |
電壓,電流,電壓/電流峰值,有功/視在/無功功率,相位角,頻率,電流/功率累積,效率,負載率,功率因數 | |
(當選用9603) | |
電壓,扭矩,RPM,頻率,馬達輸出 | |
(當選用9605) | |
諧波,波形,電壓波動/閃變測量功能 | |
測量量程(使用9600時) | 電壓:6/15/30/60/150/300/600/1000 V |
電流:200/500 mA, 1/2/5/10/20/50 A | |
功率:1.2 W ~ 150 kW(根據測量方式和電壓、電流的輸入單元的組合而定) | |
頻率:50/500/5k/50k/2M Hz | |
基本精度 | ±0.1 % rdg. ±0.1 % f.s. (在45~66Hz, 使用 9600) |
顯示更新率 | 8 次 /秒 |
頻率特性 | 使用9600:DC,0.5Hz~1MHz 的寬頻單元 |
使用9601: 5Hz~100kHz的AC專用單元 | |
使用9602: DC 0.5Hz~200kHz的鉗式輸入專用單元 | |
其他功能 | 波形峰值測量、功率測量、D/A輸出、外部控制、縮放、平均值、備份功能、馬達輸出Pm測量(使用 9603)等 |
接口 | RS-232C, GP-IB |
電源供應 | 100/ 120/ 200/ 230 V AC (自動切換), 50/60 Hz, 150 VA max. |
體積及重量 | 430寬×150高×370厚mm,15kg(含*有選件) |
附件 | 電源線(1),連接器(1),使用說明書(1) |
