德國KLEINWACHTER EFM022是一款小巧輕便手持式數顯靜電場測試儀,采用旋轉葉片式探頭測量聲強,旋轉葉牌設計比振動式靈敏度高,更適合連續性長時間測量,儀器外殼為EMV塑料,有效屏蔽信號干擾,測量值顯示在液晶屏幕上,屏幕頭家行顯示選定的測試距離,老二行顯示測量值。
關鍵字:德國KLEINWACHTER,EFM-022 ,靜電場測試儀,德國KLEINWACHTER EFM-022,EFM靜電場測試儀
德國KLEINWACHTER EFM022是一款小巧輕便手持式數顯靜電場測試儀,采用旋轉葉片式探頭測量聲強,旋轉葉牌設計比振動式靈敏度高,更適合連續性長時間測量,儀器外殼為EMV塑料,有效屏蔽信號干擾,測量值顯示在液晶屏幕上,屏幕頭家行顯示選定的測試距離,老二行顯示測量值。
德國KLEINWACHTER EFM-022靜電場測試儀產品簡介:
通用多功能型靜電場測試儀,用于測量靜電電壓、靜電消散時間、離子平衡度以及人體行走靜電位等。大量程 200KV,高精度±5%,高分辨率 1V,特別適合 ESD 及其它各個領域廣泛應用。
德國KLEINWACHTER EFM-022靜電場測試儀產品特點及優勢:
超大量程—— 0V~±200kV,多模式選擇,精測量物體表面靜電電壓。全球很高分辨率——很小顯示值 1V,適合 ESD 電子行業等低靜電*密行業。精度±5%—— 旋轉葉片式探測頭,高精度,高靈敏度。
數字顯示——雙行 12 位 LCD 液晶顯示;手持式靜電測試儀——操作簡單方便。
電池電量監控——電池電量很久監視提醒;

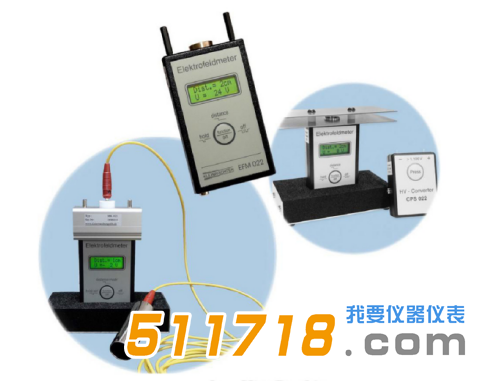

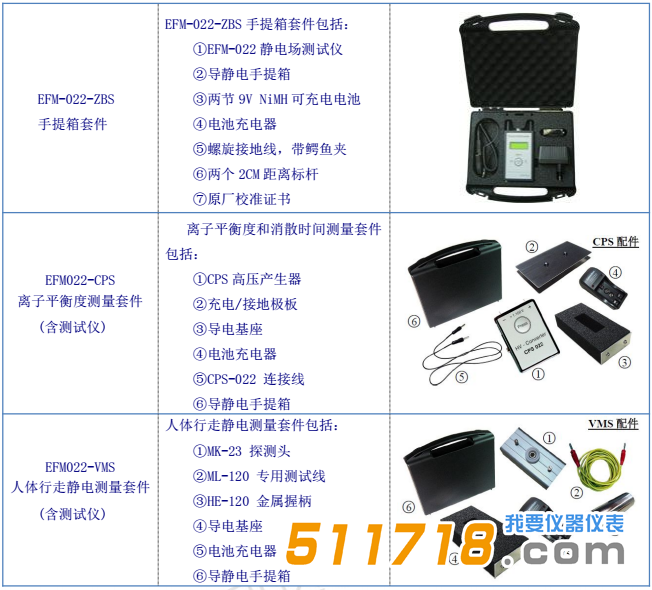

多功能套件

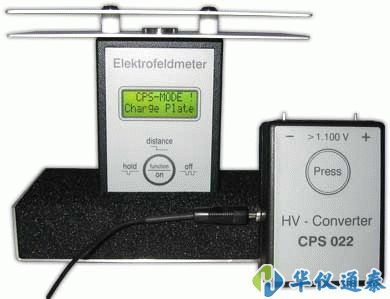

可配備 CPS 套件——測量離子平衡度和靜電衰減時間。
可配備 VMS 套件——測試人體行走靜電位,用于評估防靜電鞋和防靜電地板綜合消散能力。
德國KLEINWACHTER EFM-022靜電場測試儀應用及原理:
目前,ESD(靜電放電)現象是許多工業現場存在的疑難問題,例如現代微電子產品很容易被 ESD 靜電放電擊穿損壞。而其它行業如通信,塑料及易爆材料同樣深受 ESD 的破壞性影響。ESD 不但增加了時間及金錢的成本并會影響人體健康,給工業生產帶來不便。
例如:
超過 10000V 的靜電壓能損傷人體,衣物,材料及設備。
3000V 以上的靜電壓則能產生靜電火花。在危險區域靜電還會引起爆炸。不到 100V 的電壓即能損壞那些靜電敏感元件。
為了找到有效合理的解決方法,首先要做得是了解靜電產生的原因,靜電量及靜電的很性。而 EFM023靜電場測試儀則正合此用。
EFM 022 是一款輕便易用的靜電場測試儀。外形小巧,單鍵操作,外殼為靜電消散材料,可有效屏蔽干擾信號。配套 CPS 高壓產生器套件可測試記錄離子風機離子消散時間及平衡度。VMS 套件可測試人體行走靜電位。
菜單項選擇檢測距離:
根據所需量程預先選擇好檢測距離,靜電場測試儀即可直接檢測到靜電位,無需清零調節,5 種檢測距離可選,用戶可根據現場情況選擇很方便的檢測模式。
德國KLEINWACHTER EFM-022靜電場測試儀產品結構:
1 | 保護蓋 | 5 | 距離標桿 |
2 | 探測頭 | 6 | 置零調節器 |
3 | 功能鍵 function/on | 7 LCD 數字顯示屏 | |
4 | 接地線插口 | 8 | 電池盒(測試儀背面) |

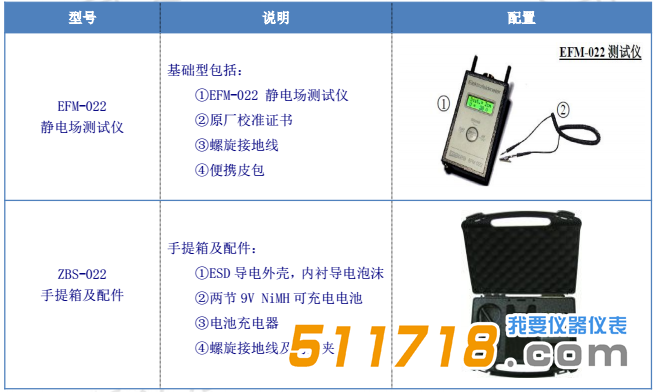

型號
德國KLEINWACHTER EFM-022 靜電場測試儀技術參數:
尺寸(長×寬×高) | 70mm×122mm×26mm |
重量 | 130g |
平等板電容器校準 | 200mm×200mm,板距 20mm |
精度 | <5% |
電池 | 9Valkaine 或 NiMH 電池 |
電池工作時間 | 約 10 小時/Alkaline 電池 |
測量范圍
測量距離 | 測量范圍(量程) | 很大分辨率 | ||||||||
1cm | 0-10Kv | 1v | ||||||||
2cm | 0-20KV | 2V | ||||||||
5cm | 0-50KV | 5V | ||||||||
10cm | 0-100KV | 10V | ||||||||
20cm | 0-200KV | 20V |
